Resistividad Eléctrica y SEV en Alto Hospicio: Perfiles Geofísicos para Proyectos del Norte

En Alto Hospicio la diferencia de suelos entre el sector de La Pampa y las zonas cercanas a la quebrada es abismal. Mientras en un lado encontramos costras salinas cementadas con caliche, a pocas cuadras aparece material de relleno no controlado sobre paleocauces. Para mapear estos contrastes sin abrir calicatas a ciegas, el estudio de resistividad eléctrica se vuelve una herramienta de diagnóstico indispensable. La técnica del sondeo vertical eléctrico permite modelar en profundidad la distribución de capas con distinta conductividad, algo que en esta ciudad, con su historia de explotación salitrera y suelos agresivos, define la viabilidad de cualquier cimentación. Complementamos esta prospección geofísica con el ensayo CPT cuando el proyecto requiere correlacionar la resistividad aparente con parámetros de punta y fricción en tiempo real, logrando un perfil continuo del subsuelo sin perder detalle.

Un SEV con apertura AB/2 superior a 100 metros revela lentes salinos profundos que un sondeo corto jamás detectaría en la pampa de Alto Hospicio.

Procedimiento y alcance

Lo que más vemos en Alto Hospicio es que los valores de resistividad bajan drásticamente al atravesar lentes de arcilla con alta saturación salina. En nuestra experiencia, un SEV bien ejecutado con arreglo Schlumberger y apertura de electrodos AB/2 superior a 100 metros detecta esos niveles antes de que la excavación los encuentre. La clave está en no limitarse a aperturas cortas. Un sondeo que se queda en 30 metros puede pasar por alto un estrato conductor profundo que después genera asentamientos diferenciales.

Realizamos la adquisición con equipos de corriente continua y procesamos los datos con software de inversión 1D y 2D, contrastando cada perfil con la geología local de la Formación Alto Hospicio. Para proyectos que además requieren conocer la rigidez del suelo en los primeros metros, el MASW Vs30 complementa el estudio geofísico y ayuda a clasificar el sitio según la NCh433.Of2012, norma que en esta zona es crítica por la actividad sísmica del margen convergente.

Particularidades de la zona

Un edificio de 8 pisos proyectado en la avenida Los Álamos enfrentó un problema que resume el riesgo típico de Alto Hospicio. La exploración inicial con calicatas no detectó nada anómalo en los primeros 3 metros. Pero el SEV que ejecutamos después reveló un horizonte de muy baja resistividad a 12 metros de profundidad, justo donde iban los pilotes. Era un lente de arcilla salina saturada con potencial de corrosión severa en el acero de refuerzo. Sin ese perfil geofísico, el diseño de fundaciones habría ignorado un estrato agresivo que comprometía la durabilidad de la estructura. En esta ciudad, donde el nivel freático somero y las sales heredadas del antiguo mar interior son una constante, saltarse un estudio de resistividad eléctrica es exponerse a sobrecosto por rediseño de cimentaciones y tratamientos anticorrosivos no previstos.

Datos técnicos

Parámetro	Valor típico
Método geofísico	Sondeo Vertical Eléctrico (SEV) con arreglo Schlumberger
Profundidad de investigación típica	AB/2 = 100 a 150 m (profundidad efectiva ~30 a 50 m)
Parámetro medido	Resistividad eléctrica aparente (Ohm-m)

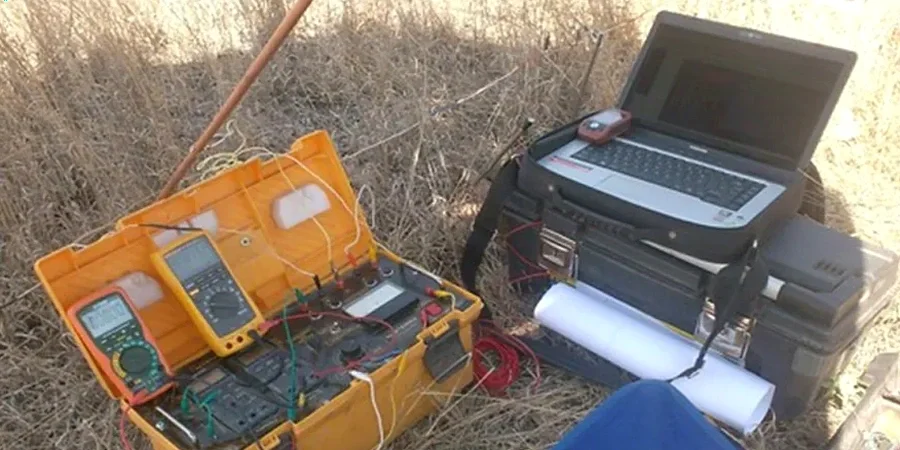

Equipo de adquisición	Resistivímetro digital con compensación de potencial espontáneo
Configuración alternativa	Tomografía de resistividad eléctrica (ERT) 2D con arreglo Wenner
Procesamiento	Inversión 1D (IPI2Win) y análisis estratigráfico según NCh1508
Norma sísmica local	Clasificación de sitio según NCh433.Of2012 Decreto Supremo 61

Servicios técnicos asociados

Sondeo Vertical Eléctrico (SEV)

Perfilaje 1D de resistividad con arreglo Schlumberger para definir estratigrafía eléctrica hasta 50 metros de profundidad. Ideal para detección de nivel freático salino y espesor de costras de caliche.

Tomografía de resistividad 2D

Perfil continuo de resistividad mediante arreglo Wenner o Dipolo-Dipolo. Aplicamos esta técnica en zonas de quebrada donde la geología lateral cambia en pocos metros.

Polarización Inducida (IP)

Medición de cargabilidad espectral para discriminar entre arcillas conductoras y arenas con agua salina, un problema frecuente en la pampa hospiciana.

Correlación geofísica-geotécnica

Contrastamos los perfiles de resistividad con sondeos SPT o CPT para calibrar los valores eléctricos con parámetros de resistencia, compresibilidad y agresividad del suelo.

Consultas frecuentes

¿Qué profundidad alcanza un SEV en los suelos de Alto Hospicio?

Con una apertura de electrodos AB/2 de 150 metros investigamos hasta unos 50 metros de profundidad efectiva. La penetración real depende de la resistividad del terreno. En zonas con caliche muy cementado la corriente fluye peor y se requiere mayor apertura para alcanzar la misma profundidad que en suelos arcillosos húmedos.

¿La resistividad eléctrica sirve para detectar sales corrosivas en el subsuelo?

Sí. Las sales disueltas en el agua de poro reducen drásticamente la resistividad. Valores bajo 10 Ohm-m en Alto Hospicio suelen indicar horizontes con alta concentración de cloruros o sulfatos, agresivos para el hormigón y el acero. El SEV mapea la extensión de esos lentes para que el ingeniero estructural diseñe la protección adecuada.

¿Cuánto cuesta un estudio de resistividad eléctrica en Alto Hospicio?

El rango de inversión para un estudio de resistividad eléctrica con SEV en Alto Hospicio varía entre $325.000 y $550.000, dependiendo de la cantidad de sondeos, la profundidad de investigación requerida y si se complementa con tomografía 2D o ensayos de polarización inducida.

¿Con qué norma sísmica se correlaciona el perfil de resistividad?

Los perfiles de resistividad se integran en el modelo geotécnico que alimenta la clasificación sísmica del sitio según NCh433.Of2012. La velocidad de onda de corte (Vs30) se puede estimar indirectamente, pero para una clasificación precisa combinamos el SEV con un perfil MASW, cumpliendo los requisitos del Decreto Supremo 61.
